Turbicône
- पास्कल हा फाम
- ग्रैंड Econologue
- पोस्ट: 1461
- पंजीकरण: 30/01/06, 14:56
- स्थान: Soleil
- x 25
यह इस विषय पर घूम रहा है!
मैं पूजा करता हूं !
0 x
मेरा काम है, वेब पर पूरा वीडियो आसपास के सभी:
https://www.google.fr/webhp?source=sear ... 80&bih=672
https://www.google.fr/webhp?source=sear ... 80&bih=672
bonsoir,
हाँ, मुझे पहले से ही पास्कल की रोटरी मशीन को समझने में कठिनाई हो रही थी,
लेकिन वहाँ का टर्बी-क्लोन... फिर से प्रतिभाशाली गिफ़र का नाम क्या है??? वहां उनकी बात लुभावनी है.
बहादुर
और चूंकि मैं एक असामान्य पेटेंट आलसी व्यक्ति हूं, और मैं अपनी सांसों की बदौलत जीता हूं, अगर आप मुझे अपनी सांस लेने के बारे में समझा सकें (मैं बच जाता हूं, और फिर मैं स्वीकार करता हूं) तो इससे मुझे आसानी होगी।
शायद आप पहले ही कह चुके हैं, अतिरेक मुझे संतुष्ट करेगा।
यह ZZ02 है जो मेरे लिए समस्याएँ पैदा कर रहा है???
यदि मेरी शैली अचानक लगती हो तो क्षमा करें
हाँ, मुझे पहले से ही पास्कल की रोटरी मशीन को समझने में कठिनाई हो रही थी,
लेकिन वहाँ का टर्बी-क्लोन... फिर से प्रतिभाशाली गिफ़र का नाम क्या है??? वहां उनकी बात लुभावनी है.
बहादुर
और चूंकि मैं एक असामान्य पेटेंट आलसी व्यक्ति हूं, और मैं अपनी सांसों की बदौलत जीता हूं, अगर आप मुझे अपनी सांस लेने के बारे में समझा सकें (मैं बच जाता हूं, और फिर मैं स्वीकार करता हूं) तो इससे मुझे आसानी होगी।
शायद आप पहले ही कह चुके हैं, अतिरेक मुझे संतुष्ट करेगा।
यह ZZ02 है जो मेरे लिए समस्याएँ पैदा कर रहा है???
यदि मेरी शैली अचानक लगती हो तो क्षमा करें
0 x

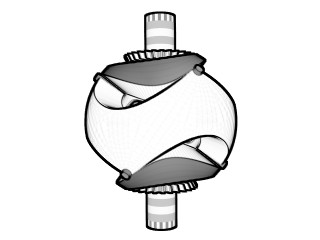

PIF पीएएफ Poum
gif
हाँ bpval यह सांस भी लेता है...
इसे देखने के लिए, आपको कमरे की मात्रा में भिन्नता को देखकर शुरुआत करनी होगी। (फिलहाल गियर पर ध्यान देने की जरूरत नहीं है, मैं उस पर बाद में वापस आऊंगा)
a) 6 कमरे हैं। GIF के इस तरफ दिखाई देने वाले 3 में से 3 सममित हैं जो उस तरफ स्थित हैं जिन्हें हम नहीं देख सकते हैं। सिस्टम की पूर्ण समरूपता का मतलब है कि जिन कमरों को हम नहीं देखते हैं उनका व्यवहार बिल्कुल वैसा ही है जैसा कि हम देखते हैं।
बी) दृश्यमान 3 की कुल मात्रा स्पष्ट रूप से पूरे चक्र में हमेशा समान होती है। तो यह उन 3 के लिए वही बात है जिन्हें हम नहीं देखते हैं।
सी) जीआईएफ इस बात पर प्रकाश डालता है कि प्रत्येक कक्ष का आयतन एक ही चक्र का अनुसरण करता है, लेकिन अपने पड़ोसियों की तुलना में एक चक्र के एक तिहाई बदलाव के साथ।
घ) इस प्रारंभिक चक्र के दौरान आयतन न्यूनतम और अधिकतम से होकर गुजरता है।
ये तीन-चरण के समग्र चक्र की विशेषताएं हैं, कुछ हद तक तीन-चरण विद्युत प्रवाह की तरह।
पालन करने के लिए
यवेस
इसे देखने के लिए, आपको कमरे की मात्रा में भिन्नता को देखकर शुरुआत करनी होगी। (फिलहाल गियर पर ध्यान देने की जरूरत नहीं है, मैं उस पर बाद में वापस आऊंगा)
a) 6 कमरे हैं। GIF के इस तरफ दिखाई देने वाले 3 में से 3 सममित हैं जो उस तरफ स्थित हैं जिन्हें हम नहीं देख सकते हैं। सिस्टम की पूर्ण समरूपता का मतलब है कि जिन कमरों को हम नहीं देखते हैं उनका व्यवहार बिल्कुल वैसा ही है जैसा कि हम देखते हैं।
बी) दृश्यमान 3 की कुल मात्रा स्पष्ट रूप से पूरे चक्र में हमेशा समान होती है। तो यह उन 3 के लिए वही बात है जिन्हें हम नहीं देखते हैं।
सी) जीआईएफ इस बात पर प्रकाश डालता है कि प्रत्येक कक्ष का आयतन एक ही चक्र का अनुसरण करता है, लेकिन अपने पड़ोसियों की तुलना में एक चक्र के एक तिहाई बदलाव के साथ।
घ) इस प्रारंभिक चक्र के दौरान आयतन न्यूनतम और अधिकतम से होकर गुजरता है।
ये तीन-चरण के समग्र चक्र की विशेषताएं हैं, कुछ हद तक तीन-चरण विद्युत प्रवाह की तरह।
पालन करने के लिए
यवेस
पिछले द्वारा संपादित turbi 01 / 07 / 10, 17: 56, 2 एक बार संपादन किया।
0 x
- पास्कल हा फाम
- ग्रैंड Econologue
- पोस्ट: 1461
- पंजीकरण: 30/01/06, 14:56
- स्थान: Soleil
- x 25
शीर्ष YVES!
यह बहुत बढ़िया है YVES!
पिछले कुछ दिनों में आपने जो कुछ किया है, मैं उसे वापस रख रहा हूँ...
"इसका चेहरा बहुत ख़राब है!"
A+
ध्यान दें: मैंने "gifs" की वही तालिका निकोलस हुलोट की साइट और अन्य साइटों पर पोस्ट की है forums विविध और विविध!
"हाँ... इसका पेट बहुत ख़राब है!"
अच्छी तरह से अनुकूल
पास्कल हा फाम
पिछले कुछ दिनों में आपने जो कुछ किया है, मैं उसे वापस रख रहा हूँ...
"इसका चेहरा बहुत ख़राब है!"
A+
ध्यान दें: मैंने "gifs" की वही तालिका निकोलस हुलोट की साइट और अन्य साइटों पर पोस्ट की है forums विविध और विविध!
"हाँ... इसका पेट बहुत ख़राब है!"
अच्छी तरह से अनुकूल
पास्कल हा फाम
पिछले द्वारा संपादित पास्कल हा फाम 06 / 08 / 10, 07: 53, 1 एक बार संपादन किया।
0 x

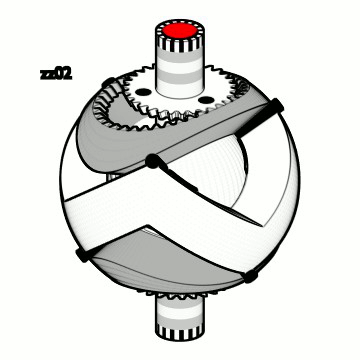

zz02 - gif
कमरों पर सिलसिला और साँसें...
कक्षों को 'कोनिको-अण्डाकार' पिस्टन द्वारा, काउंटरसंक भाग (लाल) द्वारा, पिस्टन से जुड़े आंतरिक गोले द्वारा, और शेल से जुड़े बाहरी गोले द्वारा सीमांकित किया जाता है। रिज शंकु (काला) एक ही तरफ के कमरों को अलग करते हैं।
हम इन gifs में देखते हैं कि काउंटरसिंक भाग के लिए विभिन्न प्रोफाइल का उपयोग करना संभव है। यह वॉल्यूमेट्रिक अनुपात को प्रभावित करता है, लेकिन मशीनिंग को सरल बनाता है।
नीचे दिए गए GIF यह दिखाने का प्रयास करते हैं कि सांस कैसे ली जाती है। रोटर इनहेलेशन (नीला) और एक्सपायरी (लाल) चैनलों से सुसज्जित है। ध्यान से देखने पर हम देखते हैं कि जब कोई स्थान विस्तार चरण में होता है तो उसे नीले छिद्र से आपूर्ति की जाती है। जैसे ही यह पीछे हटता है, यह एक लाल छिद्र के माध्यम से समाप्त हो जाता है। छेद इसलिए रखे गए हैं ताकि यह अपने आप काम कर सके।
ऐसे ही सांस लेता है...
से + तक
यवेस
कक्षों को 'कोनिको-अण्डाकार' पिस्टन द्वारा, काउंटरसंक भाग (लाल) द्वारा, पिस्टन से जुड़े आंतरिक गोले द्वारा, और शेल से जुड़े बाहरी गोले द्वारा सीमांकित किया जाता है। रिज शंकु (काला) एक ही तरफ के कमरों को अलग करते हैं।
हम इन gifs में देखते हैं कि काउंटरसिंक भाग के लिए विभिन्न प्रोफाइल का उपयोग करना संभव है। यह वॉल्यूमेट्रिक अनुपात को प्रभावित करता है, लेकिन मशीनिंग को सरल बनाता है।
नीचे दिए गए GIF यह दिखाने का प्रयास करते हैं कि सांस कैसे ली जाती है। रोटर इनहेलेशन (नीला) और एक्सपायरी (लाल) चैनलों से सुसज्जित है। ध्यान से देखने पर हम देखते हैं कि जब कोई स्थान विस्तार चरण में होता है तो उसे नीले छिद्र से आपूर्ति की जाती है। जैसे ही यह पीछे हटता है, यह एक लाल छिद्र के माध्यम से समाप्त हो जाता है। छेद इसलिए रखे गए हैं ताकि यह अपने आप काम कर सके।
ऐसे ही सांस लेता है...
से + तक
यवेस
पिछले द्वारा संपादित turbi 02 / 07 / 10, 06: 05, 1 एक बार संपादन किया।
0 x
zz02 - gif
Re,
यदि हम zz02 श्वास (zz = ज़िगज़ैग?) के बारे में जो कुछ भी कहा गया है उसे जोड़ दें:
- कक्ष का चक्र आकांक्षा और समाप्ति का एक क्रम है;
- चैम्बर चक्रों का संयोजन तीन-चरण है;
तो, हम देखते हैं कि समग्र आकांक्षा पूरी तरह से निरंतर है। साँस छोड़ने के लिए भी यही बात स्पष्ट रूप से सच है।
निरंतर प्रवाह के परिणामस्वरूप निरंतर घूर्णन होता है!
यह गुण केवल टर्बाइनों के पास होता है। लेकिन अगर हम zz02 की गति को अवरुद्ध कर देते हैं, तो प्रवाह नहीं गुजरता है। यह टरबाइन का मामला नहीं है, जो अवरुद्ध होने पर भी उस प्रवाह को अनुमति देता है जो इसे सामान्य रूप से पारित करने के लिए प्रेरित करता है।
तो यह सांस लेने के लिए है। अभी प्रस्तुत किए गए कॉन्फ़िगरेशन के अलावा अन्य कॉन्फ़िगरेशन इस शक्तिशाली संपत्ति का अलग तरह से उपयोग करते हैं।
यवेस
यदि हम zz02 श्वास (zz = ज़िगज़ैग?) के बारे में जो कुछ भी कहा गया है उसे जोड़ दें:
- कक्ष का चक्र आकांक्षा और समाप्ति का एक क्रम है;
- चैम्बर चक्रों का संयोजन तीन-चरण है;
तो, हम देखते हैं कि समग्र आकांक्षा पूरी तरह से निरंतर है। साँस छोड़ने के लिए भी यही बात स्पष्ट रूप से सच है।
निरंतर प्रवाह के परिणामस्वरूप निरंतर घूर्णन होता है!
यह गुण केवल टर्बाइनों के पास होता है। लेकिन अगर हम zz02 की गति को अवरुद्ध कर देते हैं, तो प्रवाह नहीं गुजरता है। यह टरबाइन का मामला नहीं है, जो अवरुद्ध होने पर भी उस प्रवाह को अनुमति देता है जो इसे सामान्य रूप से पारित करने के लिए प्रेरित करता है।
तो यह सांस लेने के लिए है। अभी प्रस्तुत किए गए कॉन्फ़िगरेशन के अलावा अन्य कॉन्फ़िगरेशन इस शक्तिशाली संपत्ति का अलग तरह से उपयोग करते हैं।
यवेस
0 x
zz02 - gif
zz02 का एक दिलचस्प पहलू यह है कि आंदोलन का उपयोग अलग-अलग तरीके से किया जा सकता है: मशीन अपने रोटर के चारों ओर घूमती है!
कुछ मशीनें यह गुण प्रदान करती हैं। यह स्पष्ट रूप से व्हील मोटर बनाने के लिए एक संपत्ति है।
यवेस
कुछ मशीनें यह गुण प्रदान करती हैं। यह स्पष्ट रूप से व्हील मोटर बनाने के लिए एक संपत्ति है।
यवेस
0 x
- पास्कल हा फाम
- ग्रैंड Econologue
- पोस्ट: 1461
- पंजीकरण: 30/01/06, 14:56
- स्थान: Soleil
- x 25
संपीड़न अनुपात/वॉल्यूमेट्रिक अनुपात
सुप्रभात à tous,
सलाम: यवेस, आपने हमें जो भेजा है वह वाकई बहुत सुंदर है!
यह नवीनतम संस्करण, जहां पूरी मशीन अपनी निश्चित धुरी के चारों ओर घूमती है, में फ्लाईव्हील की तुलना में घूमने वाले गतिशील द्रव्यमान की विशिष्टता होती है (उपयोग के कुछ मामलों में दिलचस्प जहां कोई आउटपुट रोटेशन गति के लिए इष्टतम नियमितता/स्थिरता चाहता है)।
क्या आप कभी-कभी हमें चैम्बर के वॉल्यूमेट्रिक अनुपात/संपीड़न दर = वी न्यूनतम/वी अधिकतम अनुपात की ऊपरी सीमा पर अधिक सटीकता भी दे सकते हैं।
पाठक पहले से ही शीर्ष पर चित्र देख सकते हैं: जब काउंटरसिंक में गोल आकार होता है (बाएं gif) तो आंतरिक कोण तेज होने पर वॉल्यूमेट्रिक अनुपात अधिक होता है (दाएं gif)?
A+
अच्छी तरह से अनुकूल
पास्कल
सलाम: यवेस, आपने हमें जो भेजा है वह वाकई बहुत सुंदर है!
यह नवीनतम संस्करण, जहां पूरी मशीन अपनी निश्चित धुरी के चारों ओर घूमती है, में फ्लाईव्हील की तुलना में घूमने वाले गतिशील द्रव्यमान की विशिष्टता होती है (उपयोग के कुछ मामलों में दिलचस्प जहां कोई आउटपुट रोटेशन गति के लिए इष्टतम नियमितता/स्थिरता चाहता है)।
क्या आप कभी-कभी हमें चैम्बर के वॉल्यूमेट्रिक अनुपात/संपीड़न दर = वी न्यूनतम/वी अधिकतम अनुपात की ऊपरी सीमा पर अधिक सटीकता भी दे सकते हैं।
पाठक पहले से ही शीर्ष पर चित्र देख सकते हैं: जब काउंटरसिंक में गोल आकार होता है (बाएं gif) तो आंतरिक कोण तेज होने पर वॉल्यूमेट्रिक अनुपात अधिक होता है (दाएं gif)?
A+
अच्छी तरह से अनुकूल
पास्कल
0 x
संपीड़न अनुपात/वॉल्यूमेट्रिक अनुपात
हैलो पास्कल,
इससे मुझे दो अवलोकन मिलते हैं:
1) स्वाभाविक रूप से एक रैखिक प्रवाह एक बहुत ही नियमित घूर्णन की ओर ले जाता है (तीन-चरण पहलू के लिए धन्यवाद)। यह मानते हुए कि कुछ मामूली अनियमितताएं रह सकती हैं, उन्हें चैम्बर स्तर पर उद्घाटन के प्रोफाइल को बदलकर ठीक किया जा सकता है। ऐसा करने पर, हम चक्र में कई बार प्रवाह दर को कम या बढ़ा सकते हैं जहां सही रैखिकता प्राप्त करने के लिए सुधार की आवश्यकता होगी। मेरा मानना है कि ये मामूली समायोजन हैं...?
2) फ्लाईव्हील बनाने के लिए मशीन के वजन का उपयोग करना स्पष्ट रूप से संभव है। हालाँकि, आपको सावधान रहना होगा कि इससे इसके दो मुख्य लाभों में कोई बदलाव न हो:
- सघनता जो एक इष्टतम ज्यामितीय दृष्टिकोण का परिणाम है;
- कम वजन क्योंकि मशीन बनाने के लिए कम सामग्री की आवश्यकता होती है: गोलाकार आकार भागों (अंडे के छिलके) की बहुत कम मोटाई के साथ उच्च दबाव के प्रसंस्करण की अनुमति देता है। इसलिए मशीन में स्वाभाविक रूप से थोड़ी जड़ता है...?
मशीन के इन गुणों को संरक्षित करके, यह कई स्थितियों में उपयोग करने योग्य हो जाती है जहां अन्य मशीनों (पहिया मोटर, आदि) पर विचार भी नहीं किया जा सकता है। इसलिए यदि आवश्यक हो तो आंदोलन को विनियमित करने के लिए, हम उद्घाटन की रूपरेखा पर कार्य करेंगे...
यदि हम थर्मल इंजन के लिए 10 और डीजल इंजन के लिए 20 के आसपास कुछ मौजूदा मशीनों के वॉल्यूमेट्रिक अनुपात को देखते हैं, तो ये ऐसे मूल्य हैं जिन्हें इस ज्यामिति के साथ आसानी से हासिल किया जा सकता है।
- गोल आकार के काउंटरसिंक का उपयोग करना आवश्यक नहीं है जो अधिकतम वॉल्यूमेट्रिक अनुपात देता है। यह विकल्प बहुत उच्च अनुपात देता है, जो मशीनों के निर्माण में आवश्यक अनुपात से कई गुना अधिक है।
- आकृतियाँ 'रैखिक' हो सकती हैं जैसा कि दाईं ओर चित्र में है। ये आकार आसानी से 20 से अधिक का वॉल्यूमेट्रिक अनुपात प्राप्त करने की अनुमति देते हैं। इसलिए हम zz02 के लिए डीजल कॉन्फ़िगरेशन पर विचार कर सकते हैं।
मैं यह याद करने का अवसर लेता हूं कि यह वॉल्यूमेट्रिक अनुपात z के आंतरिक और बाहरी क्षेत्रों की त्रिज्या के अनुपात से पूरी तरह से स्वतंत्र है।
जल्द ही मिलते हैं
यवेस
पास्कल हा फाम ने लिखा है:यह नवीनतम संस्करण, जहां पूरी मशीन अपनी निश्चित धुरी के चारों ओर घूमती है, में फ्लाईव्हील की तुलना में घूमने वाले गतिशील द्रव्यमान की विशिष्टता होती है (उपयोग के कुछ मामलों में दिलचस्प जहां कोई आउटपुट रोटेशन गति के लिए इष्टतम नियमितता/स्थिरता चाहता है)।
इससे मुझे दो अवलोकन मिलते हैं:
1) स्वाभाविक रूप से एक रैखिक प्रवाह एक बहुत ही नियमित घूर्णन की ओर ले जाता है (तीन-चरण पहलू के लिए धन्यवाद)। यह मानते हुए कि कुछ मामूली अनियमितताएं रह सकती हैं, उन्हें चैम्बर स्तर पर उद्घाटन के प्रोफाइल को बदलकर ठीक किया जा सकता है। ऐसा करने पर, हम चक्र में कई बार प्रवाह दर को कम या बढ़ा सकते हैं जहां सही रैखिकता प्राप्त करने के लिए सुधार की आवश्यकता होगी। मेरा मानना है कि ये मामूली समायोजन हैं...?
2) फ्लाईव्हील बनाने के लिए मशीन के वजन का उपयोग करना स्पष्ट रूप से संभव है। हालाँकि, आपको सावधान रहना होगा कि इससे इसके दो मुख्य लाभों में कोई बदलाव न हो:
- सघनता जो एक इष्टतम ज्यामितीय दृष्टिकोण का परिणाम है;
- कम वजन क्योंकि मशीन बनाने के लिए कम सामग्री की आवश्यकता होती है: गोलाकार आकार भागों (अंडे के छिलके) की बहुत कम मोटाई के साथ उच्च दबाव के प्रसंस्करण की अनुमति देता है। इसलिए मशीन में स्वाभाविक रूप से थोड़ी जड़ता है...?
मशीन के इन गुणों को संरक्षित करके, यह कई स्थितियों में उपयोग करने योग्य हो जाती है जहां अन्य मशीनों (पहिया मोटर, आदि) पर विचार भी नहीं किया जा सकता है। इसलिए यदि आवश्यक हो तो आंदोलन को विनियमित करने के लिए, हम उद्घाटन की रूपरेखा पर कार्य करेंगे...
पास्कल हा फाम ने लिखा है:क्या आप कभी-कभी हमें चैम्बर के वॉल्यूमेट्रिक अनुपात/संपीड़न दर = वी न्यूनतम/वी अधिकतम अनुपात की ऊपरी सीमा पर अधिक सटीकता भी दे सकते हैं।
पाठक पहले से ही शीर्ष पर चित्र देख सकते हैं: जब काउंटरसिंक में गोल आकार होता है (बाएं gif) तो आंतरिक कोण तेज होने पर वॉल्यूमेट्रिक अनुपात अधिक होता है (दाएं gif)?
यदि हम थर्मल इंजन के लिए 10 और डीजल इंजन के लिए 20 के आसपास कुछ मौजूदा मशीनों के वॉल्यूमेट्रिक अनुपात को देखते हैं, तो ये ऐसे मूल्य हैं जिन्हें इस ज्यामिति के साथ आसानी से हासिल किया जा सकता है।
- गोल आकार के काउंटरसिंक का उपयोग करना आवश्यक नहीं है जो अधिकतम वॉल्यूमेट्रिक अनुपात देता है। यह विकल्प बहुत उच्च अनुपात देता है, जो मशीनों के निर्माण में आवश्यक अनुपात से कई गुना अधिक है।
- आकृतियाँ 'रैखिक' हो सकती हैं जैसा कि दाईं ओर चित्र में है। ये आकार आसानी से 20 से अधिक का वॉल्यूमेट्रिक अनुपात प्राप्त करने की अनुमति देते हैं। इसलिए हम zz02 के लिए डीजल कॉन्फ़िगरेशन पर विचार कर सकते हैं।
मैं यह याद करने का अवसर लेता हूं कि यह वॉल्यूमेट्रिक अनुपात z के आंतरिक और बाहरी क्षेत्रों की त्रिज्या के अनुपात से पूरी तरह से स्वतंत्र है।
जल्द ही मिलते हैं
यवेस
0 x
पुन: संपीड़न अनुपात/वॉल्यूमेट्रिक अनुपात
टर्बो ने लिखा:मशीन के इन गुणों को संरक्षित करके, यह कई स्थितियों में उपयोग करने योग्य हो जाती है जहां अन्य मशीनों (पहिया मोटर, आदि) पर विचार भी नहीं किया जा सकता है। इसलिए यदि आवश्यक हो तो आंदोलन को विनियमित करने के लिए, हम उद्घाटन की रूपरेखा पर कार्य करेंगे...
फिर भी बहुत अद्भुत! एक खुशी !
